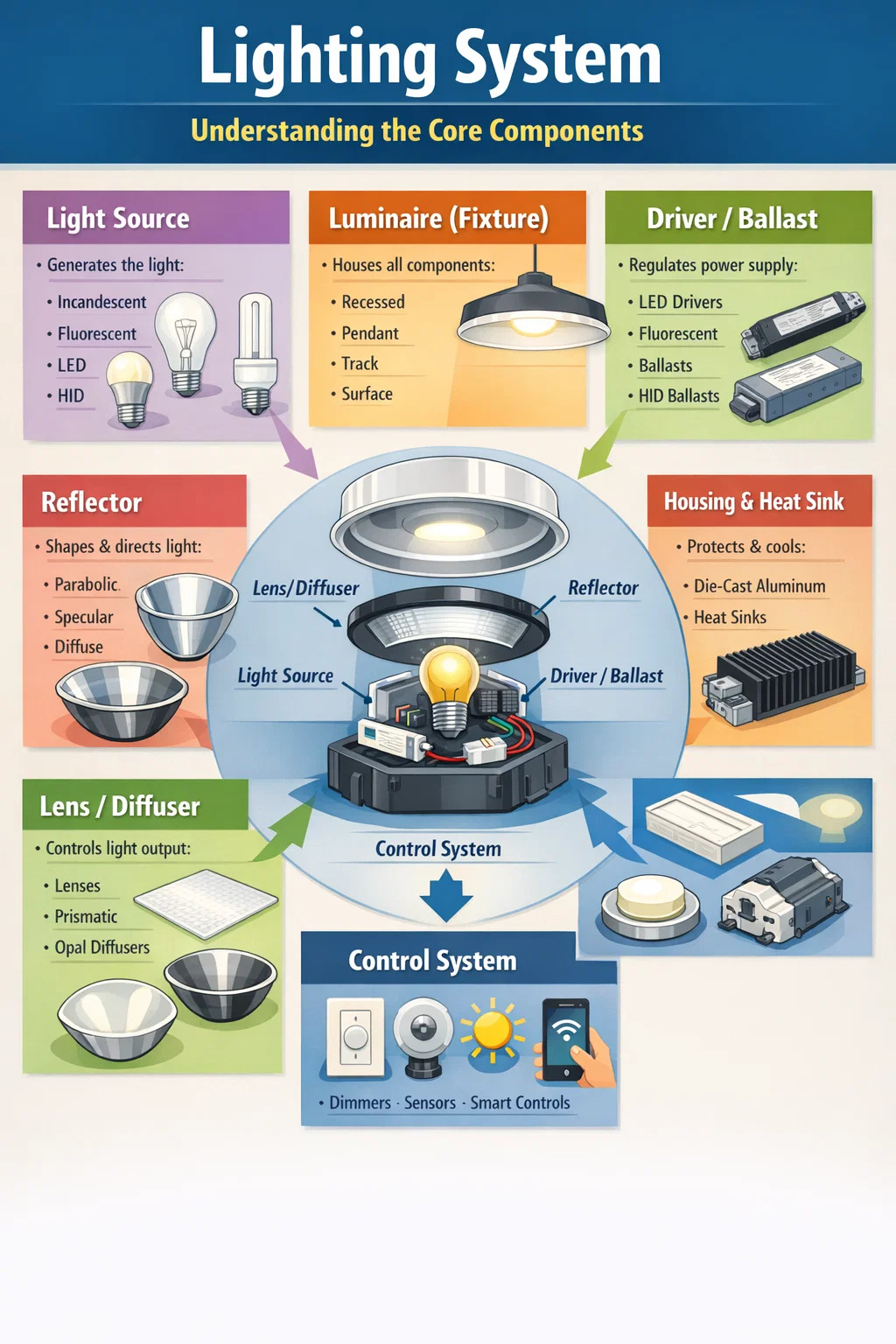

照明は単なる照明ではなく、相互に依存する個別のコンポーネントで構成される、注意深く設計されたシステムです。 照明のコアコンポーネントには、光源、照明器具(器具)、バラストまたはドライバー、反射板、レンズまたはディフューザー、ハウジング、および制御システムが含まれます。 各部品は、光がどのように生成、形成、分配、管理されるかを決定する上で特定の役割を果たします。住宅の照明計画を設計する場合でも、商業スペースをセットアップする場合でも、既存の設備のトラブルシューティングを行う場合でも、これらの部分を理解することで決定的な利点が得られます。
光源: すべての始まり
光源は、実際に光を生成するコンポーネントです。これはあらゆる照明システムの中で最も認識可能な部分であり、その背後にあるテクノロジーは過去数十年にわたって劇的に変化しました。
白熱電球
従来の白熱灯は、タングステン フィラメントに電流を流すことで点灯します。これらの電球の演色評価数 (CRI) は 100 で、白熱灯の下での色は自然太陽光での色とまったく同じように見えます。ただし、 白熱電球はエネルギーのわずか約 10% を可視光に変換します 、残りの90%は熱として失われます。より効率的なテクノロジーを採用するために、それらは主に段階的に廃止されています。
蛍光灯
蛍光灯は水銀蒸気を励起することで動作し、紫外光が生成され、蛍光体コーティングが活性化されて可視光が放射されます。これらは白熱電球よりも大幅に効率が高く、32 W T8 蛍光管は 75 W 白熱電球とほぼ同じ光出力を生成します。一般的な用途には、オフィス、学校、商業スペースなどがあります。コンパクト蛍光灯 (CFL) は、この技術を住宅環境にもたらしました。
LED (発光ダイオード) 光源
LED テクノロジーは現在、事実上すべての用途で主要な光源となっています。 LED はワットあたり 200 ルーメンを超える発光効率を達成できます 、白熱電球の約 15 lm/W と比較して。動作寿命は 25,000 ~ 100,000 時間で、水銀は含まれておらず、暖色系の 2700K から日光の 6500K までの幅広い色温度で利用できます。 60 W 白熱灯に代わる標準的な LED 電球の消費電力は、通常、わずか 8 ~ 10 ワットです。
高輝度放電 (HID) 源
HID ランプには、メタルハライド、高圧ナトリウム (HPS)、および水銀蒸気ランプが含まれます。これらは主に、広い面積にわたって高い光出力が必要な屋外および産業環境で使用されます。たとえば、400W メタルハライド ランプは約 36,000 ルーメンを生成できます。 HID ソースは最大の明るさに達するまでに数分間のウォームアップ時間が必要です。
照明器具: すべてを収容する 照明部品 一緒に
照明器具 (一般に照明器具と呼ばれます) は、光源と関連するすべてのコンポーネントを収容およびサポートする完全なユニットです。照明器具のデザインは、照明設備の美的性能と機能的性能の両方に直接影響します。
照明器具は、取り付けタイプ、配光パターン、使用環境によって分類されます。一般的な取り付けタイプには次のものがあります。
- 埋め込み治具 — 天井または壁に取り付けて、面一で目立たない外観を実現します
- 表面実装治具 — 凹部なしで表面に直接取り付けられます
- ペンダント金具 — コード、棒、またはチェーンを介して天井から吊り下げられます
- トラック照明器具 — 電化されたトラックに取り付けられ、位置変更が可能
- ポールマウントまたはポストトップ固定具 — 屋外でエリア照明として使用
照明器具本体は、ランプと電気部品の機械的保護も提供します。また、屋外または工業環境では、IP (侵入保護) 評価によって器具が埃や湿気にどれだけ耐えられるかが決まります。たとえば、IP65 定格の照明器具は完全に防塵であり、噴流水から保護されているため、屋外用途に適しています。
バラストとドライバー: 電源管理コンポーネント
すべての光源が標準の電源に直接接続できるわけではありません。多くの場合、ランプに流れる電流を調整する装置が必要です。これらのデバイスは、安定器 (蛍光灯および HID ランプ用) とドライバー (LED 用) です。
蛍光灯およびHIDランプ用安定器
バラストは、蛍光灯および HID 回路の電流を制限および調整します。これがなければ、これらのランプは故障するまで増加する電流を消費することになります。磁気安定器は何十年もの間標準でしたが、効率が高く、ちらつきが少なく、動作音が静かなため、電子安定器が主に磁気安定器に取って代わりました。 T8 蛍光灯用の電子安定器は通常 20,000 Hz 以上の周波数で動作し、磁気タイプに伴う 100/120 Hz のちらつきを完全に排除します。
LEDドライバー
LED ドライバーは、AC 主電源電圧を LED が必要とする DC 電圧と電流に変換します。 LEDは電流変動に非常に敏感です — たとえ小さな過電流であっても、寿命が大幅に短縮されたり、すぐに故障が発生したりする可能性があります。定電流ドライバは最も一般的なタイプで、電圧の変化に関係なく固定電流 (通常は 350mA、700mA、または 1050mA) を供給します。定電圧ドライバーは固定電圧 (通常は DC 12 V または 24 V) を供給し、LED ストリップ照明などのアプリケーションで使用されます。調光可能なドライバーにより、調光制御システムとの統合が可能になります。これは、多くの最新の設備にとって重要な機能です。
リフレクター: 光出力の方向付けと整形
光源自体が全方向に光を放射します。リフレクターはその光の方向を変えてターゲット領域に集中させ、有効な光出力を劇的に増加させ、効率を向上させます。リフレクターの形状と表面仕上げによって、光の分布パターンが決まります。
一般的なリフレクターの形状は次のとおりです。
- パラボラリフレクター — スポットライトやフラッドライトに最適な、細く平行な光線を生成します。
- 楕円形リフレクター — 焦点に光を集中させ、劇場やディスプレイの照明に使用されます。
- スペキュラー(鏡面仕上げ)リフレクター — 高効率ながら、ぎらつきの可能性があるシャープで明確なビームを生成します
- マットまたは拡散反射板 — 光をより広範囲に散乱させ、強い影を軽減します
リフレクターの材質には、研磨アルミニウム (反射率 85 ~ 95%)、銀塗装アルミニウム (反射率最大 98%)、および白色塗装表面 (反射率約 70 ~ 85%) が含まれます。材料の選択は、反射光の量と質の両方に影響します。
レンズとディフューザー: 光の品質と配光の制御
レンズとディフューザーは、器具からの光の射出方法を変更するために光源の前に配置される光学部品です。それらは実用的な目的と美的な目的の両方に役立ちます。
レンズ
レンズは光を屈折させて、その方向とビーム角度を変えます。演劇や映画の照明でよく使われるフレネル レンズは、同心円状のリングを使用して、軽量で薄いままでソフトエッジのビームを生成します。オフィスのトロッファーや産業用照明器具でよく使用されるプリズムレンズは、下向きの光をより広範囲に向けて方向転換し、作業スペース全体の均一性を向上させます。 LED モジュール用のビーム整形レンズを使用すると、ビーム角度を 10° の狭さから 120° の広さまで正確に制御できます。
ディフューザー
ディフューザーは光を散乱させてまぶしさを軽減し、より柔らかく均一な照明を作り出します。オパール (乳白色) ディフューザーは最も一般的で、均一でぎらつきのない外観を実現します。プリズムディフューザーは、光源の直接視界を減らしながら、オパールタイプよりも高い光透過率を提供します。マイクロプリズムディフューザーは、ランプを効果的に視界から隠しながら、光を最大 92% 透過する改良版です。 LED パネル ライトでは、ディフューザーは個々の LED ドットをマスキングし、滑らかで均一な表面を作成するために重要です。
住宅と熱管理システム
照明器具のハウジングは、内部コンポーネントを物理的損傷や環境要因から保護します。しかし、特に LED 照明では、ハウジングは重要な熱管理機能も果たします。 熱は LED の性能と寿命にとって主な敵です。
LED ジャンクション温度 (半導体自体の温度) は、ルーメン出力と寿命に直接影響します。接合部温度が定格最大値を 10℃上回るごとに、LED の寿命が約 50% 減少する可能性があります。効果的な熱管理戦略には次のものが含まれます。
- ヒートシンク — LED から熱を伝導して放散するアルミニウムのフィンまたはプレート
- サーマルインターフェースマテリアル(TIM) — LEDとヒートシンクの間に配置された熱伝導性ペーストまたはパッド
- メタルコア PCB (MCPCB) — 熱を急速に拡散させるアルミニウムまたは銅のベース層を備えた回路基板
- アクティブ冷却ファン — 受動的冷却が不十分な非常に高出力のアプリケーションで使用されます
ハウジングの材質も重要です。ダイカストアルミニウムは、優れた熱伝導率(合金に応じて約96〜230 W/m・K)、耐久性、および比較的軽量であるため、広く使用されています。ポリカーボネートおよびその他のプラスチックは、熱需要が最小限である低電力用途に使用されます。
照明制御システム: 照明がいつどのように動作するかを管理する
制御システムは、現代の照明においてますます重要なコンポーネントとなっています。これらは、照明がいつオン/オフになるか、どの強度で動作するか、環境条件やユーザー入力にどのように反応するかを制御します。効果的な照明制御により、エネルギー消費を削減できます。 30%~60% 制御されていないシステムと比較して。
調光器
調光器は、ランプに供給される電圧または電流を減らし、その出力を下げます。 LED システムの場合、フェーズカット調光器 (TRIAC 調光器) と 0 ~ 10V アナログ調光器が最も一般的なタイプです。互換性のない組み合わせではちらつき、調光範囲の制限、またはランプの故障が発生するため、調光器のタイプと LED ドライバーの仕様を一致させることが重要です。高品質の LED 調光システムは、目に見えるちらつきやノイズなしに 100% から少なくとも 1% までスムーズに調光できる必要があります。
占有センサーとモーションセンサー
人感センサーは、存在が検出されると自動的にライトをオンにし、定義された非アクティブ時間が経過するとライトをオフにします。受動赤外線 (PIR) センサーは、移動する暖かい物体からの赤外線放射の変化を検出します。超音波センサーは音波の反射によって動きを検知するため、障害物のある空間でも効果を発揮します。デュアルテクノロジーセンサーは両方の方法を組み合わせて精度を高めます。商業オフィスでは、占有センサーだけで通常、照明エネルギーの使用量が 25 ~ 50% 削減されます。
日光収穫システム
これらのシステムは光センサーを使用して周囲の昼光レベルを測定し、自然光が十分な場合には自動的に照明を暗くしたり消灯したりします。商業ビルの南向きの外周ゾーンでは、昼光収集により、日中の照明エネルギー消費量を 40 ~ 70% 削減できます。
スマートかつネットワーク化された照明制御
最新のスマート照明システムでは、個々の器具やグループを遠隔からプログラム、監視、調整できます。 DALI (Digital Addressable Lighting Interface)、DMX512 (エンターテイメント照明で使用)、Zigbee、Bluetooth Mesh などのプロトコルにより、高度なシーン管理とエネルギー レポートが可能になります。大規模な商業施設では、これらのシステムは使用パターンに関する詳細なデータを提供し、継続的な最適化を可能にします。
配線および電気部品
すべての照明設備の背後には、配線、接続箱、回路ブレーカー、変圧器などの電気インフラストラクチャがあります。これらは常に目に見えるわけではありませんが、その仕様は安全性とパフォーマンスに直接影響します。
低電圧 LED システム、特に DC12V または 24V で動作するシステムでは、主電源から降圧するための適切な変圧器または電源が必要です。過度の電圧降下なく電流負荷を処理するには、ワイヤーゲージを正しく指定する必要があります。たとえば、10 メートルで 50 ワットの負荷を実行する 24V LED システムでは、小さめのワイヤ (0.5mm² など) を使用すると、2V を超える電圧降下が発生し、LED の明るさが目に見えて低下し、色の不一致が発生する可能性があります。
ヒューズや回路ブレーカーの形での回路保護により、過負荷や短絡による損傷を防ぎます。感電を防ぐために、濡れた場所や湿った場所では漏電遮断器 (GFCI) が必要です。
主要な照明部品の比較: 参考概要
| コンポーネント | 一次機能 | 一般的な材質/種類 | 主な仕様 |
|---|---|---|---|
| 光源 | 可視光を生成する | LED、蛍光灯、HID、白熱灯 | ルーメン、ワット数、CCT、CRI |
| 照明器具 | すべての部品を収納してサポート | 凹型、ペンダント型、トラック型、表面型 | IP等級、取付タイプ |
| バラスト/ドライバー | 電力供給を調整する | 電子安定器、定電流 LED ドライバー | 出力電流/電圧、調光対応 |
| リフレクター | 光を直接集中させて | ポリッシュアルミニウム、シルバーコーティング、ホワイトペイント | 反射率 %、ビーム角度 |
| レンズ/ディフューザー | 配光を変更し、まぶしさを軽減します | フレネル、プリズム、オパール、マイクロプリズム | 光透過率 %、ビームスプレッド |
| ハウジング/ヒートシンク | コンポーネントを保護し、熱を管理する | アルミダイキャスト、ポリカーボネート | 熱伝導率、IP定格 |
| 制御システム | 光の出力とスケジュールを管理する | 調光器、人感センサー、DALI、Zigbee | 調光範囲、プロトコル互換性 |
色温度と演色性: 光の品質を定義するパフォーマンス指標
同じ意味での物理的なコンポーネントではありませんが、色温度と演色評価数 (CRI) は、特定の照明システムの下で空間がどのように見え、感じられるかを決定する光源に関連付けられた基本的な仕様です。
色温度 (CCT)
ケルビン (K) で測定される色温度は、白色光の見かけの暖かさまたは冷たさを表します。 温白色 (2700K ~ 3000K) 寝室やレストランに適した、居心地の良いリラックスした雰囲気を作り出します。 昼白色(3500K~4000K) オフィスや小売店では一般的です。 涼しい昼光(5000K~6500K) 注意力を促進し、研究室や作業場などのタスク集中型の環境で使用されます。特定の用途に不適切な色温度を使用すると、空間が不快に感じられたり、生産性が低下したりする可能性があります。
演色評価数 (CRI)
CRI は、基準光源と比較して光源がどの程度正確に色をレンダリングするかを 0 ~ 100 のスケールで測定します。CRI 80 は、ほとんどの商用アプリケーションで許容可能な最小値とみなされます。 CRI 90 は、小売店、ギャラリー、医療施設など、色の精度が重要な場所に推奨されます。 高 CRI LED も入手可能ですが、通常は高価であり、低 CRI の LED よりも効率がわずかに低い場合があります。
完全なシステム内で照明部品がどのように連携するか
個々のコンポーネントを理解することは重要ですが、照明設備の実際のパフォーマンスは、これらの部品がどれだけうまく連携するかによって決まります。高品質の LED チップと不適切な設計のドライバーを組み合わせると、パフォーマンスが低下します。適切に指定された反射鏡と不適切に適合したレンズを組み合わせると、不要なアーティファクトが発生する可能性があります。また、制御システムに互換性がなかったり、熱管理が不十分であったりすると、最高の照明器具であっても悪い結果が得られます。
たとえば、衣料品小売店を考えてみましょう。目標は、衣服を鮮やかで魅力的に見せることです。理想的なシステムには次のものが含まれます。
- 3000K の高 CRI (CRI 95 ) LED 光源により、温かみのある魅力的なトーンで生地の色を正確にレンダリングします。
- 壁にこぼれることなく商品ディスプレイに光を集中させる 25 ~ 35° のビーム角度を持つリフレクター
- 0 ~ 10V の調光機能を備えた定電流 LED ドライバーにより、1 日を通して気分を調整できます
- 商品配置の変更に応じて柔軟に再配置できるよう、天井グリッドに取り付けられたトラック照明器具
- 自然光が十分な場合にエネルギー消費を削減するための店頭窓近くの昼光収集センサー
各コンポーネントは、全体的な設計意図を満たすように選択されています。それらのいずれかを変更すると (たとえば、コストを節約するために CRI 80 ソースを置き換えるなど)、最終結果が低下し、顧客エクスペリエンスや潜在的に販売実績に影響を及ぼします。
このシステム的な考え方が、機能的な照明設備と優れた照明設備を分けるものです。単一の部屋を指定する場合でも、建物全体を指定する場合でも、空間の要件に照らして各照明部品を評価し、コンポーネント間の互換性を確認することは、優れた照明設計の基礎です。
